Placa de aleación de titanio ASTM F136 GR23 Ti-6Al-4V
Oct 22, 2025
GNEE puede proporcionar el formulario
Rollo de lámina de titanio Gr23
Varilla de titanio médica Gr23
Placa de titanio GR23: aleación ASTM F136 de alta-resistencia superior
ElPlaca de titanio GR23es una aleación de primera calidad médica-, reconocida por su resistencia superior, excelente resistencia a la corrosión y excelente biocompatibilidad. Clasificada como Ti-6Al-4V ELI (intersticial extra baja), esta aleación está diseñada para implantes quirúrgicos, dispositivos ortopédicos y aplicaciones industriales de alto rendimiento donde la integridad del material es fundamental.
como elPlaca de titanio ASTM F136Como especifica el estándar, este grado cumple con los requisitos más estrictos para aplicaciones de implantes quirúrgicos, proporcionando dureza y ductilidad inigualables en comparación con el Ti-6Al-4V estándar (Grado 5). En la industria médica, esta aleación a menudo se conoce como lo últimoplaca médica de titanio, lo que garantiza confiabilidad para usos críticos-para la vida.
Especificaciones técnicas
| Propiedad | Especificación de la placa de titanio GR23 | Estándar |
|---|---|---|
| Composición de la aleación | Ti-6Al-4V ELI | ASTM F 136 |
| Calificación | Grado 23 | Grado médico |
| Densidad | 4,43 g/cm³ | - |
| Punto de fusión | ~1.660 grados | - |
| Resistencia a la tracción | Mayor o igual a 860 MPa | ASTM F 136 |
| Fuerza de producción | Mayor o igual a 795 MPa | ASTM F 136 |
| Alargamiento | Mayor o igual al 10% | ASTM F 136 |
| Módulo de elasticidad | ~110 GPa | - |
| Dureza | ~36 HRC | - |
| Condición de la superficie | Brillante, libre de contaminación- | - |
Ventajas clave de la placa de titanio GR23
1. Biocompatibilidad
ElPlaca de titanio GR23Ofrece una excelente biocompatibilidad, lo que garantiza que sea seguro para el contacto directo con tejidos y fluidos humanos, lo que lo convierte en una opción ideal para implantes médicos.
2. Resistencia superior a la corrosión
Protegida por una película estable de óxido de titanio, esta aleación resiste la corrosión en entornos salinos, plasma sanguíneo y químicos hostiles, lo que garantiza durabilidad tanto en uso médico como industrial.
3. Alta resistencia mecánica
ElPlaca de titanio ASTM F 136Ofrece un alto límite elástico y de tracción, lo que permite que los componentes resistan condiciones exigentes sin deformarse ni fracturarse.
4. Ductilidad mejorada
La composición de ELI mejora la ductilidad, permitiendo laplaca médica de titaniopara ser maquinado, formado o doblado sin agrietarse.
5. Módulo elástico bajo
Más cercano al del hueso humano, lo que reduce la protección contra el estrés en los implantes ortopédicos y promueve una mejor curación ósea.
Aplicaciones de la placa de titanio GR23
Campo médico
Placas y tornillos ortopédicos.
Placas de reconstrucción craneofacial
Sistemas de fijación espinal
Pilares para implantes dentales
Instrumentos quirúrgicos
Aplicaciones industriales
Componentes estructurales aeroespaciales
Piezas de ingeniería marina
Componentes automotrices de alto-rendimiento
Equipos de procesamiento químico
Proceso de fabricación y control de calidad
Producir una alta-calidadPlaca de titanio GR23Requiere precisión en cada paso:
Selección de materia prima– Sólo se utilizan lingotes ELI certificados de Ti-6Al-4V.
Fusión y refinación– La refundición por arco al vacío (VAR) o la fusión por haz de electrones (EBM) garantizan la pureza.
Laminación en caliente y recocido– Mejora las propiedades mecánicas y la estructura uniforme del grano.
Tratamiento superficial– El decapado y el pulido producen un acabado brillante y libre de contaminación-.
Pruebas mecánicas– Confirma que se cumplen la tensión, el rendimiento, el alargamiento y la dureza.Placa de titanio ASTM F 136estándares.
Pruebas no-destructivas– La inspección por ultrasonidos y corrientes parásitas detecta cualquier defecto interno o superficial.
Proceso de dar un título– COA y documentos de trazabilidad completos proporcionados.
Cumplimiento y estándares
Placa de titanio ASTM F 136– Aleación ELI de titanio-6aluminio-4vanadio forjado para aplicaciones de implantes quirúrgicos
ISO 5832-3– Estándar de aleación de titanio para implantes quirúrgicos
Certificación CE– Cumple con las directivas de dispositivos médicos de la UE
Registrado por la FDA– Adecuado para dispositivos médicos del mercado estadounidense
Productos proporcionados por GNEE
| Formulario de producto | Grados estándar | Especificaciones estándar (ASTM/ASME) | Dimensiones comunes | Estados comunes |
|---|---|---|---|---|
| Tubos y tubos de titanio | ||||
| Tubería sin costura | Gr. 1, Gr. 2, Gr. 3, Gr. 7, Gr. 9, Gr. 12, Gr. 16, Gr. 17 | ASTM B861, ASME SB861 | SOBREDOSIS:6 mm - 114 mm (1/4" - 4") Grosor de la pared:0,5 mm - 8.0 mm Longitud:hasta 15 metros |
recocido |
| Tubo soldado | Gr. 1, Gr. 2, Gr. 9, Gr. 12 | ASTM B862, ASME SB862 | SOBREDOSIS:3 milímetros - 100 milímetros Grosor de la pared:0,3 mm - 3.0 mm Longitud:hasta 15 metros |
Recocido, soldado y estirado en frío- |
| Barra y varilla de titanio | ||||
| Barra (redonda, hexagonal, cuadrada) | Gr. 1, Gr. 2, Gr. 3, Gr. 4, Gr. 5 (Ti-6Al-4V), Gr. 7, Gr. 9, Gr. 12, Gr. 16, Gr. 17, Gr. 23 (Ti-6Al-4V ELI) | ASTM B348, ASME SB348 | Diámetro / Ancho:5 milímetros - 300 milímetros Longitud:3 m, 4 m o cortado a medida |
Laminado en caliente, estirado en frío, recocido, forjado |

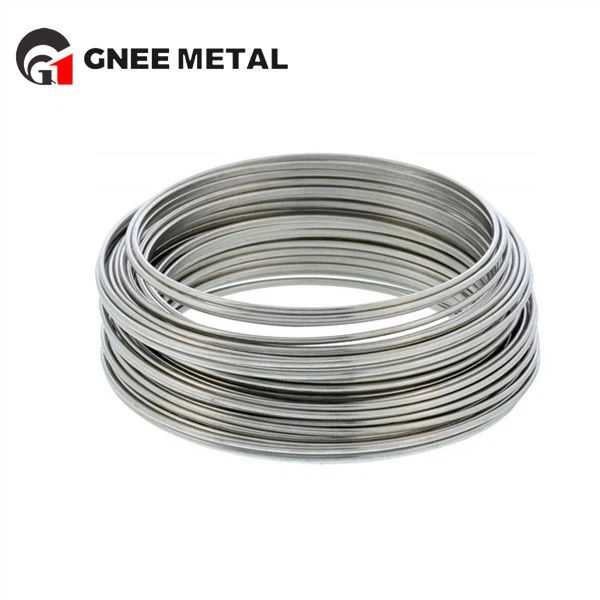

| Cable& Vara | Gr. 1, Gr. 2, Gr. 4, Gr. 5 | ASTM B348, ASTM F67, ASTM F136 | Diámetro:0,5 mm - 10 mm (alambre) Diámetro:10 mm - 25 mm (varilla) Peso de la bobina:Costumbre |
Recocido, trabajado en frío |
| Placa y lámina de titanio | ||||
| Lámina | Gr. 1, Gr. 2, Gr. 3, Gr. 4, Gr. 5 (Ti-6Al-4V), Gr. 7, Gr. 9, Gr. 12, Gr. 16, Gr. 17, Gr. 23 (Ti-6Al-4V ELI) | ASTM B265, ASME SB265 | Espesor:4,76 mm (3/16") - 100 mm Ancho:600 milímetros - 2000 milímetros Longitud:hasta 6000mm |
Laminado en caliente, recocido, recocido en fábrica |
| Hoja | Gr. 1, Gr. 2, Gr. 3, Gr. 4, Gr. 5, Gr. 7, Gr. 9, Gr. 12 | ASTM B265, ASME SB265 | Espesor:0,1 mm - 4.75 mm Ancho:600 milímetros - 1500 milímetros Longitud:hasta 3000mm |
Laminado en frío, recocido |
| Lámina de titanio | ||||
| Lámina/Tira | Gr. 1, Gr. 2 | ASTM B265 | Espesor:0,025 milímetros - 0.1 milímetros Ancho:50 milímetros - 500 milímetros Longitud de bobina/corte |
Laminado en frío, recocido |
